Серийное производство и НИОКР

Высокоточная лазерная резка тонких металлов

// лазерная микрорезка

Опыт работы

с 2008

более 16 лет на рынке

Прецизионная резка и микрообработка изделий из металлической фольги и тонколистовых металлов с точностью до 0,005 мм в толщинах — до 0,6–0,8 мм.

Стабильное качество и повторяемость изделий в серии обеспечивается как использованием современного оборудования для лазерной резки и измерения, так и собственными научно-техническими компетенциями в сфере взаимодействия лазерного излучения с веществом. Опыт создания технологий прецизионной лазерной резки и микрообработки для изделий из специальных сплавов в медицине, термоядерной физике и оптике.

Работаем строго с юридическими лицами и Индивидуальными Предпринимателями. Минимальная сумма заказа — 30 000 рублей.

2 мкм

Точность позиционирования

20 мкм

Минимальная ширина реза

0.005 мм

Стабильная точность резки

Знакомо?

Типовые проблемы при резке тонких металлов

Мы решаем задачи, с которыми сталкиваются инженеры и производства ежедневно

🌡

Тепловая деформация

Нагрев излучателя и оснастки при непрерывном цикле ухудшает повторяемость и точность. Первые детали отлично, последние — отклонение.

Системный подход к технологии резки конкретного изделия обеспечивает качество и стабильность всей серии

⚡

Облой и грат на кромках

Плазма в зоне реза выбрасывает расплав формируя грат и облой по контуру реза. Высота облоя при обычных режимах резки может достигать на сталях — 0,05–0,08 мм.

Тонкая настройка параметров резки позволяет минимизировать либо исключить облой и грат

🎯

Недостаточная точность

Вырубка и ручная резка — замятие кромок, большой процент брака, невоспроизводимость размеров от детали к детали.

Позиционирование 2 мкм, ширина реза от 20 мкм — повторяемость в каждой детали серии

🔬

«Сложные» материалы

Медь, титан, тантал — каждый материал требует глубокого понимания физики взаимодействия с лазерным излучением.

Собственная научно-технологическая база и многолетний опыт работы со спецматериалами

📋

Соответствие стандартам

Продукция для госконтрактов, авиастроения и медицины требует соблюдения ГОСТ, ОСТ и отраслевых стандартов.

Работаем по КД заказчика и действующим стандартам, включая ОСТ 1 00022-80

📦

Нестабильность в серии

Нагрев оснастки при непрерывном цикле меняет параметры. Первые детали отлично, последние — отклонение.

Технология учитывает непрерывный цикл — качество стабильно от первой до последней детали

Возможности

Что мы делаем

Полный цикл задач прецизионной лазерной резки тонких металлов, микрообработки и гравировки — от единичных изделий до серийного производства.

Резка любых тонких металлов, их сплавов, керамики и большинства других неорганических материалов с высокой точностью и заданным качеством.

Высокоточная резка тонких металлов

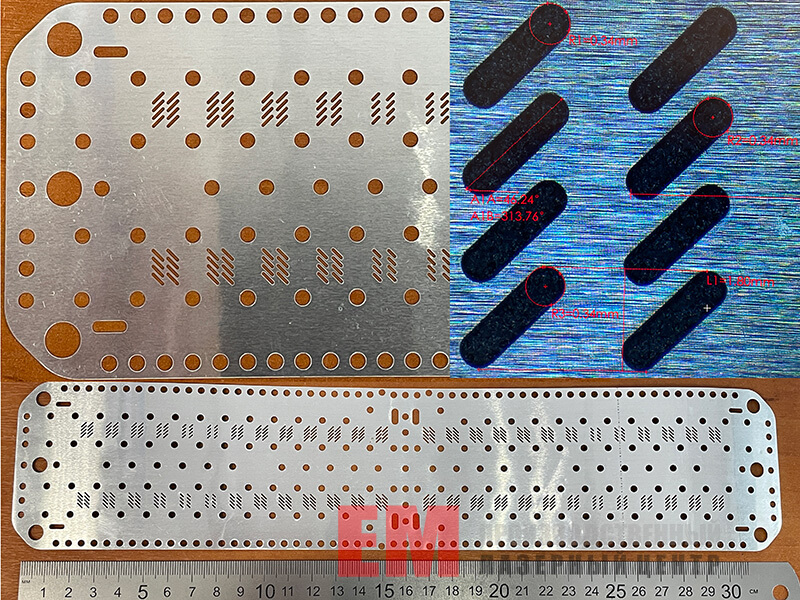

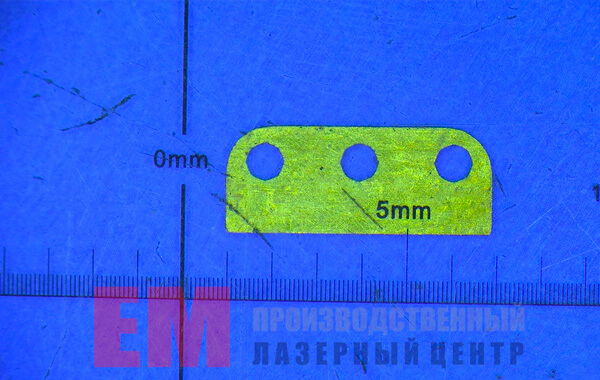

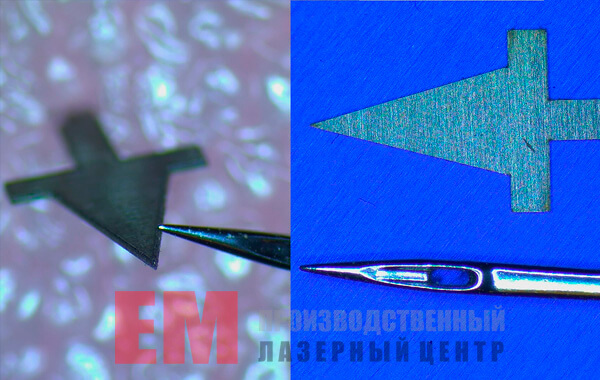

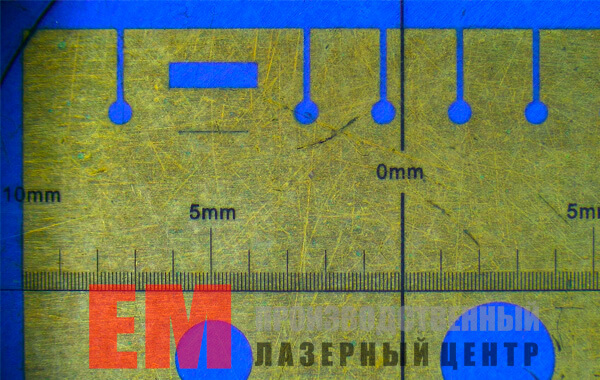

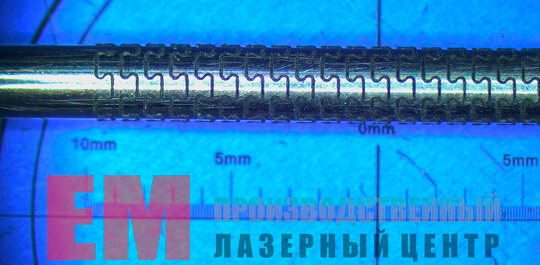

Прецизионная резка металлической фольги и других тонколистовых материалов толщиной до 1 мм в поле обработки до 600×600 мм. Микрорезка деталей размерами менее 1 мм. Резка деталей из металлических трубок, работа в четырёх координатах с телами вращения.

Прошивка отверстий

Прошивка отверстий заданного диаметра в тонких материалах, включая цилиндрические изделия. Изготовление сетчатых фильтров и мембран. Оптимальная толщина — до 0,5 мм.

Лазерная резка меди и её сплавов

Профессиональное оборудование с защитой от обратного излучения. Серийная обработка меди без ограничений. Немецкая оптика, излучатели «ИРЭ-Полюс».

Маркировка и гравировка

Все виды лазерной маркировки/гравировки металлов и ряда пластиков. Цветная лазерная гравировка стали и брендирование. Гравировка шкал и циферблатов. Глубокая гравировка и маркировка по ГОСТ 26.008-85. Оптовые партии.

Изготовление штампов и пресс-форм

3D-гравировка рельефа на поверхности заготовок из закалённых металлов и спецсплавов. Точность — 50 мкм. Замена фрезерования, травления и шлифовки.

Гравировка защитных плёнок и шильдов

Гравировка шильдов из анодированного алюминия, стали, латуни. Гравировка Tesa Laser и других плёнок с возможностью нанесения и автоматической генерации штрихкодов, генерации маркируемых кодов из внешнего файла заказчика. Оптовые партии.

Параметры оборудования

Позиционирование

менее 2 мкм

Зона испарения в фокусе

16-70 мкм

Мин. ширина реза

20 мкм

Точность резки

до 0.005 мм стабильная, в серии

Поле обработки

600 × 600 мм

Геометрия

Четырехосевая обработка (три оси и вращатель)

Длина волны

1064 нм

Тип лазера

Yb оптоволоконный

Шаг углового позиционирования тел вращения

не более 0.006 градуса

Толщина материала для резки

до 1 мм оптимально до 0.5 мм

Материалы

С чем мы работаем

Все металлы и их сплавы. Большинство неорганических материалов (кроме стекла). Большинство видов резины. Можем так же гравировать некоторые пластики, например, ABS.

Медь и медные сплавы Титан Тантал Нержавеющая сталь Сталь 316L Бронза Нихром Кобальт-хром-молибден Серебро Алюминий Олово (станиоль) Жесть Керамика Специальные сплавы

⚙

Длина волны 1064 нм позволяет обрабатывать практически любые металлы и их сплавы, керамику, ряд пластиков и композитов. Для нестандартных материалов выполняем бесплатные пробные образцы для подбора оптимального режима.

Отрасли

Кому мы помогаем

Среди наших заказчиков как крупные, так и небольшие предприятия из практически всех отраслей промышленности – от высокотехнологичной оптики, медицины и авиационного двигателестроения, до типовых производств в сфере металлообработки, ремонта и производства.

Кроме рядовых задач в сфере лазерной резки тонких материалов мы решаем задачи создания технологии производства тех или иных изделий с использованием лазеров как в рамках программ импортозамещения, так и международной научной кооперации. В частности, под эгидой Курчатовского института в рамках международного проекта термоядерного реактора «Итер», мы разработали технологию и произвели специализированные прокладочные фольги для элементов реактора.

🏥

Медицина

Микроимпланты, хирургический инструмент

✈️

Авиастроение

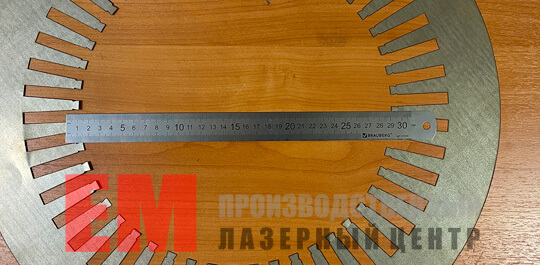

Прокладки, прецизионные шайбы

🔭

Оптика

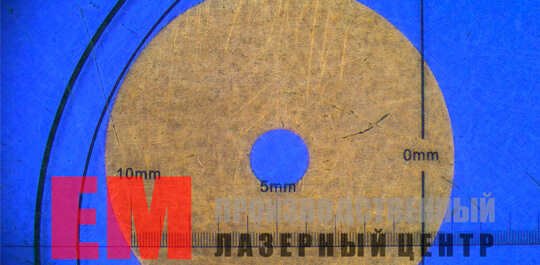

Медные диафрагмы, прецизионные кольца

🤖

Робототехника

Микрокомпоненты, специальные детали

⚡

Энергетика

Фильтры, мембраны, токоведущие детали

📡

Электроника

Микрообработка, контактные элементы

🔧

Машиностроение

Штампы, пресс-формы, клише

🛡

ОПК

Маркировка по ГОСТ, госконтракты

О производстве

Научный подход к промышленным задачам

лет на рынке

20+

лет опыта команды

2 мкм

прецизионное производство

R&D

собственные исследования

Производственный Лазерный Центр «ЕМ» — это команда единомышленников, совмещающая научную работу и собственные исследования с практическими задачами по лазерной микрообработке металлов и других неорганических материалов.

Мы занимаемся производством и прикладными исследованиями более 20 лет, с 2018 года лазерное направление работает как самостоятельный проект. Кроме стандартных для рынка продуктов мы имеем успешный опыт создания технологий производства тех или иных изделий для наших заказчиков, для которых стандартные режимы лазерной резки/микрообработки не обеспечивают нужное качество/себестоимость.

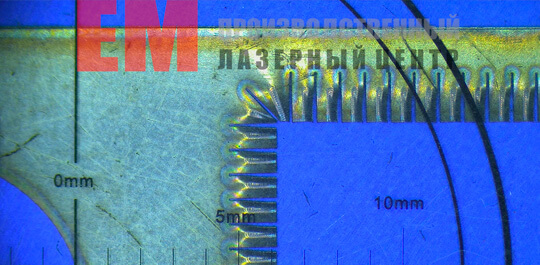

Например, решаем задачи минимизации облоя, увеличения чистоты реза, обеспечения высокой точности изделий, применяем направленную лазерную деформацию, лазерную шлифовку в размер и решаем другие подобные прикладные задачи наших заказчиков, к решению которых в России по тем или иным причинам другие организации не готовы.

У нас применяется выполненное по индивидуальному заказу лазерное оборудование, на наш взгляд, являющееся сплавом лучших зарубежных и отечественных технологий. Используются современные системы измерения и контроля. Интеграция научных знаний в производство позволяет нам разрабатывать и внедрять собственные технологий лазерной микрообработки металлов, в том числе в рамках задач импортозамещения ранее не производившихся в России изделий.

// 01

Наука + Производство

Совмещаем научную работу с практическими задачами. Понимание физики процесса определяет качество результата.

// 02

Собственные технологии

Разрабатываем технологические решения под конкретные задачи, включая специализированную оснастку.

// 03

Контроль качества

Современное измерительное оборудование. Возможность сквозного потокового контроля линейных размеров.

Обсудить задачу

Пришлите чертёж — оценим бесплатно

Опишите задачу или прикрепите чертёж. Мы оценим технологическую осуществимость, сроки и стоимость в течение одного рабочего дня.

Прикрепить чертёж или файл Выбрать файл

PDF, DWG, DXF, STEP, JPG, PNG, ZIP до 15 МБ

или напишите нам: info@plc-em.ru · +7 (495) 661-51-99

Оценка за 1 рабочий день Изготовим сигнальный экземпляр Работаем по безналичному расчёту
